| 是否进口：否 | 加工定制：是 | 品牌：森维 |
| 型号：DDSU | 类型：单相电能仪表 |
产品简介
概述

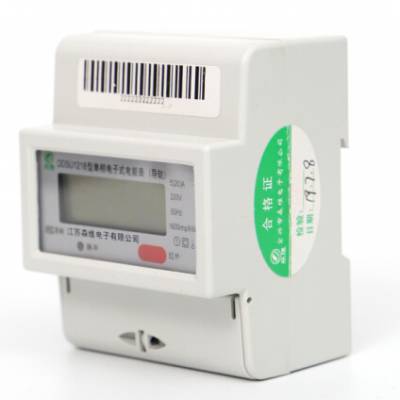

单相导轨式电能表是本公司按照相关技术规范研制生产的***电能计量产品。本产品采用专用大规模集成电路和SMT生产工艺， 具有电能计量、数据处理、实时监测、信息交互等功能。
本产品完全符合以下标准要求：
GB/T 17215.321-2008 《交流电测量设备 特殊要求-第21部分 静止式有功电能表（1级和2级）》
GB/T 17215.211-2006 《交流电测量设备通用要求 试验和试验条件-***1部分：测量设备》
GB 4208-2008 《外壳防护等级（IP代码）》
GB/T 15464-1995 《仪器仪表包装通用技术条件》
JJG 596-1999 《电子式电能表》
DL/T 645-2007 《多功能电能表通信协议》
DL/T 830-2002 《静止式单相交流有功电能表使用导则》
规格和主要参数
标准参比电压：
电能表接入线路方式 | 参比电压（V） |
直接接入 | 220 |
标准参比电流：
电能表接入方式 | 标准值（A） |
直接接入 | 5，10，20 |
电能表常数：
电压 | 电流 | 常数 | |
单相直通 |
220
| 20 | 3200 |
40 | 1600 | ||
60 | 1600 | ||
80 | 800 |
工作温度范围
规定的工作范围 | ?-25℃～60℃ |
极限工作范围 | ?-40℃～70℃ |
储存和运输极限范围 | ?-40℃～70℃ |
电能表在规定的参比条件下，其***数误差不超过下表的规定。
负载电流 | 功率因数 | 电能表误差极限（％） | |
1级表 | 2级表 | ||
0.05Ib≤I＜0.1Ib | 1.0 | ±0.9 | ±1.5 |
0.1Ib≤I≤Imax | ±0.6 | ±1.0 | |
0.1Ib≤I＜0.2Ib | 0.5L,0.8C | ±0.9 | ±1.5 |
0.2Ib≤I≤Imax | ±0.6 | ±1.0 | |
功能说明
1\计量功能；具有正向、反向有功电能计量功能，能存储总用电数据。
2\测量及监测;能测量、显示当前电能表的电压、电流、功率、功率因数等运行参数。测量误差（引用误差）不超过±1％。
3\显示功能:本款电能表能显示累计用电量，电压，电流，功率等信息；
4\ 脉冲输出；电能表具备与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性符合GB/T 17215.211—2006的要求。电测5\试输出装置的特性符合GB/T 15284—2002的要求。
6\ 通信接口: 具有RS485通信接口；通信接口的物理层独立，通信接口的损坏不会影响计量。
