| 是否进口：否 | 产地：江苏无锡 | 加工定制：否 |
| 品牌：森维 | 型号：DDSU1218 | 类型：单相电能仪表 |
产品简介
概述

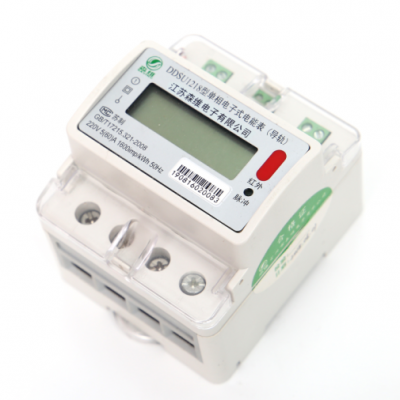

单相预付费导轨式电能表是本公司按照相关技术规范研制生产的***电能计量产品。本产品采用专用大规模集成电路和SMT生产工艺， 具有电能计量、数据处理、实时监测、信息交互等功能。
本产品完全符合以下标准要求：
GB/T 17215.321-2008 《交流电测量设备 特殊要求-第21部分 静止式有功电能表（1级和2级）》
GB/T 17215.211-2006 《交流电测量设备通用要求 试验和试验条件-***1部分：测量设备》
GB 4208-2008 《外壳防护等级（IP代码）》
GB/T 15464-1995 《仪器仪表包装通用技术条件》
JJG 596-1999 《电子式电能表》
DL/T 645-2007 《多功能电能表通信协议》
DL/T 830-2002 《静止式单相交流有功电能表使用导则》
规格和主要参数
标准参比电压：
电能表接入线路方式 | 参比电压（V） |
直接接入 | 220 |
标准参比电流：
电能表接入方式 | 标准值（A） |
直接接入 | 5，10，20 |
电流：
不小于4倍参比电流。
参比频率：50Hz。
功率消耗
电压线路：
在参比电压、参比温度和参比频率下，电能表电压线路的有功功率和视在功率消耗在非通信状态下不大于1.5W、10VA；在通信状态下≤3W、12VA。
电流线路：
在基本电流、参比温度和参比频率下，电能表电流线路的视在功率消耗≤1VA。
电能表常数：
电压 | 电流 | 常数 | |
单相直通 |
220
| 20 | 1600 |
40 | 1600 | ||
60 | 1600 | ||
80 | 800 |
准确度等级：
1级
环境条件：
参比温度及参比相对湿度
参比温度为23℃，参比相对湿度为40%～60%。
工作温度范围
规定的工作范围 | ?-25℃～60℃ |
极限工作范围 | ?-40℃～70℃ |
储存和运输极限范围 | ?-40℃～70℃ |
工作相对湿度： 不大于95%
大气压力： 63.0kPa～106.0kPa（海拔4000m及以下），特殊订货要求除外。
起动电流：直接接入式 ≤0.004Ib
潜动： 当电能表施加参比电压的115％而电流线路无电流时，电能表测试输出不产生多于一个的脉冲。
***数误差
电能表在规定的参比条件下，其***数误差不超过下表的规定。
负载电流 | 功率因数 | 电能表误差极限（％） | |
1级表 | 2级表 | ||
0.05Ib≤I＜0.1Ib | 1.0 | ±0.9 | ±1.5 |
0.1Ib≤I≤Imax | ±0.6 | ±1.0 | |
0.1Ib≤I＜0.2Ib | 0.5L,0.8C | ±0.9 | ±1.5 |
0.2Ib≤I≤Imax | ±0.6 | ±1.0 | |
外形尺寸
外形尺寸:89*76*77mm
功能说明
计量功能
具有正向有功电能、反向有功电能计量功能，能存储其数据，并可以据此设置组合有功。
测量及监测
能测量、记录、显示当前电能表的电压、电流、功率、功率因数等运行参数。测量误差（引用误差）不超过±1％。
显示功能
能显示累计用电量;剩余金额;当前电价;购电次数;电压;电流;功率;表号.
脉冲输出
电能表具备与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性符合GB/T 17215.211—2006的要求。电测试输出装置的特性符合GB/T 15284—2002的要求。
通信接口
具有RS485通信接口；通信接口的物理层独立，通信接口的损坏不会影响计量。
标准速率接口设计的缺省波特率为2400bps。
电能表通信协议符合DL/T 645-2007及其备案文件。
RS485通信接口抗干扰性能符合DL/T614-2007的要求。
RS485通信接口与电能表内部电路实行***电气隔离，有失效保护措施。
远程费控功能
可以通过远程485对电表进行手动 拉闸,合闸,保电等功能.
超负荷报警
当负载功率超出设定阀值一段时间后,电表拉闸显示报警,人工远程合闸恢复.
运输与贮存
电能表在运输和拆封时，不应受到剧烈冲击。应按照GB/T5464-1995《仪器仪表包装通用技术条件》的规定运输和储存。
电能表在仓库内应放在货架上，与地面、墙面的距离0.5m以上,叠放高度不超过10箱；拆箱后,单只表叠放高度不超过10只。
